UAV-Systeme
VECTIS Relay M2 – taktisches Relay-UAV für Kommunikationsunterstützung
Taktisches Kommunikationsrelais auf Basis der modularen VECTIS-M2-Plattform – für Datenlink-Erweiterung, IP-Mesh-Netzwerke und erhöhte Relaispositionen in professionellen Einsatzumgebungen.
VECTIS Relay M2 ist ein taktisches Relay-UAV für Einsatzprofile, in denen Kommunikationsreichweite, Netzwerkabdeckung und stabile Datenpfade aus erhöhter Position entscheidend sind. Das System basiert auf dem VECTIS-M2-Grundaufbau und wird für Relay-Missionen mit Kommunikationsnutzlasten, IP-basierten Datenpfaden und passenden Betriebsarten konfiguriert.
Anders als VECTIS Recon M2 ist VECTIS Relay M2 nicht primär auf EO-/IR-Aufklärung ausgelegt. Im Mittelpunkt stehen luftgestützte Datenlink-Erweiterung, taktische Relaispositionen, IP-Mesh-Kommunikation und die Integration in bestehende Kommunikations-, Führungs- oder Missionssysteme.
Kernmerkmale
Leistungsfähige Relay-Plattform mit modularer Systemarchitektur
Als leistungsfähige Relay-Plattform mit modularer Systemarchitektur verbindet VECTIS Relay M2 eine robuste Multirotor-Basis mit Kommunikationsnutzlast, Datenlink-Integration und projektspezifischer Konfigurierbarkeit. Im Mittelpunkt steht nicht ein starr definiertes Einzelsystem, sondern eine auf Kommunikationsunterstützung ausgelegte Systemkonfiguration.
Dadurch eignet sich die Plattform sowohl für standardisierte Relay-Konfigurationen als auch für spezialisierte Anwendungen, bei denen Funkmodule, Antennenkonzepte, Datenlinks, Tether-Betrieb und weitere Einsatzmodule systemseitig abgestimmt kombiniert werden müssen.
Relay-Nutzlast
Je nach Missionsprofil kann VECTIS Relay M2 mit einem meshfähigen Funkdatenlink, IP-Radio-Modul oder einer projektspezifisch abgestimmten Kommunikationsnutzlast konfiguriert werden.
IP-basierte Kommunikationsstruktur
Telemetrie, Steuerdaten, Netzwerkzugriff und missionsrelevante Informationen lassen sich über skalierbare IP-basierte Datenpfade übertragen und weiterverarbeiten.
Tether- und TELEVATOR-Betrieb
Die Relay-Plattform ist besonders für Tether-Betrieb und TELEVATOR-Integration geeignet, wenn eine erhöhte Relaisposition über längere Zeit gehalten werden soll.
Missionsorientierte Konfiguration
VECTIS Relay M2 kann abhängig vom Einsatzprofil als standardisierte Relay-Variante oder als individuell angepasste Systemkonfiguration ausgeführt werden.
Technische Übersicht
Zentrale Leistungsdaten auf einen Blick
Die zentralen Leistungsdaten auf einen Blick ordnen VECTIS Relay M2 als tethergestützte Relay-Plattform auf Basis des VECTIS-M2-Grundaufbaus ein. Die konkrete Auslegung kann abhängig von Relay-Nutzlast, Antennenkonzept, Datenlink, Tether-Konfiguration, Landemodul und Missionsprofil variieren.
Primäre Betriebsart
Tether-/TELEVATOR-Betrieb
bevorzugt für stationäre oder semi-stationäre Relay-Aufgaben mit definierter Relaisposition und längerer Einsatzdauer.
Puffer- und Sicherheitsenergie
Onboard-Pufferakku
als Backup, Übergangspuffer und Sicherheitsreserve für kontrollierte Betriebs- oder Landeszenarien.
Maximales Abfluggewicht
8,5 kg MTOW
auf Basis der VECTIS-M2-Plattform, abhängig von Relay-Nutzlast, Antennenlayout und Betriebsart.
Datenlink-Reichweite
5 km+ LOS
skalierbar je nach Funkmodul, Antennenkonzept, Gelände, Relaisposition und Einsatzraum.
Kommunikationsnutzlast
Meshfähiger Funkdatenlink oder IP-Radio-Modul für Datenlink-Erweiterung, Netzwerkabdeckung und Missionskommunikation.
Schutz & Einsatzbereich
IP54, -20 bis +50 °C und bis 14 m/s Windresistenz, jeweils abhängig von Konfiguration, Tether-System und Einsatzprofil.
Ein reiner Akkubetrieb ist bei VECTIS Relay M2 optional möglich, wird jedoch nicht als reguläre Missionsbetriebsart verstanden. Für typische Relay-Aufgaben stehen Tether-Versorgung, TELEVATOR-Integration und ein geeigneter Pufferakku im Vordergrund.
Redundanz & Betriebssicherheit
Tethergestützte Energieversorgung, Pufferakku und kontrollierte Sicherheitslogik
Für VECTIS Relay M2 steht nicht der reguläre Akkuflug im Vordergrund, sondern die tethergestützte Energieversorgung im Tether- oder TELEVATOR-Betrieb. Dadurch kann die Relay-Plattform aus einer definierten Position heraus länger stationär oder semi-stationär betrieben werden und ihre Kommunikationsfunktion aus erhöhter Relaisposition bereitstellen.
Der Onboard-Pufferakku dient dabei nicht als primäre Missionsenergiequelle, sondern als Sicherheits- und Übergangskomponente. Er kann Spannungsschwankungen abfangen, Systemzustände stabilisieren und kontrollierte Fallback- oder Landeszenarien unterstützen, falls die externe Energieversorgung, das Tether-System oder der Betriebskontext dies erforderlich machen.
Für Relay-Missionen sind außerdem stabile Flugsteuerung, definierte Positionshaltung, Systemüberwachung und ein abgestimmtes Zusammenspiel aus Energieversorgung, Tether-Zugkräften, Nutzlast, Antennenkonzept und Betriebsart entscheidend.
Primärversorgung über Tether
Die Primärversorgung erfolgt im typischen Relay-Einsatz über Tether oder TELEVATOR und unterstützt längere Betriebsdauer aus definierter Position.
Onboard-Pufferakku
Der Pufferakku unterstützt Übergangsbetrieb, Spannungsstabilisierung und kontrollierte Sicherheitsreaktionen, ist jedoch nicht als primäre Missionsenergiequelle vorgesehen.
Systemüberwachung
Systemüberwachung umfasst Versorgung, Spannung, Lastzustände, Tether-Konfiguration, Nutzlast und Betriebsparameter im jeweiligen Einsatzprofil.
Kontrollierte Fallback-Szenarien
Kontrollierte Fallback-Szenarien können abhängig von Konfiguration und Betriebskonzept Übergangsbetrieb, Rückführung oder sichere Landung unterstützen.
Relay-Nutzlast | Kommunikation & IP-Mesh
Relay-Nutzlast für IP-Mesh, Datenlink-Erweiterung und Missionskommunikation
Die Relay-Nutzlast von VECTIS Relay M2 ist auf Kommunikationsunterstützung, Datenlink-Erweiterung und missionsabhängige Netzwerkfunktionen ausgelegt. Je nach Projekt kann ein meshfähiger Funkdatenlink, ein geeignetes IP-Radio-Modul oder eine kundenspezifisch abgestimmte Kommunikationsnutzlast integriert werden.
Die IP-basierte Kommunikationsarchitektur ermöglicht es, Telemetrie, Steuerdaten, Netzwerkzugriff und missionsrelevante Datenpfade über eine erhöhte Relay-Position bereitzustellen. Dadurch kann VECTIS Relay M2 als luftgestützter Kommunikationsknoten in bestehende Einsatz-, Führungs- oder Missionsumgebungen eingebunden werden.
IP-Mesh und Funkdatenlink
IP-Mesh und Funkdatenlink unterstützen die Verbindung mehrerer Teilnehmer, Systeme oder Einsatzpunkte über eine erhöhte luftgestützte Relaisposition.
Datenlink-Erweiterung
Datenlink-Erweiterung kann Distanz, Geländeabschattung oder ungünstige Funkbedingungen überbrücken und Kommunikationswege stabilisieren.
Missionskommunikation
Missionskommunikation kann Telemetrie, Steuerdaten, Netzwerkzugriff und weitere projektabhängige Datenpfade einbeziehen.
Kundenspezifische Integration
Kundenspezifische Integration kann Funkmodule, Antennenkonzepte, Datenpfade und Schnittstellen an Einsatzprofil, Infrastruktur und Systemumgebung anpassen.

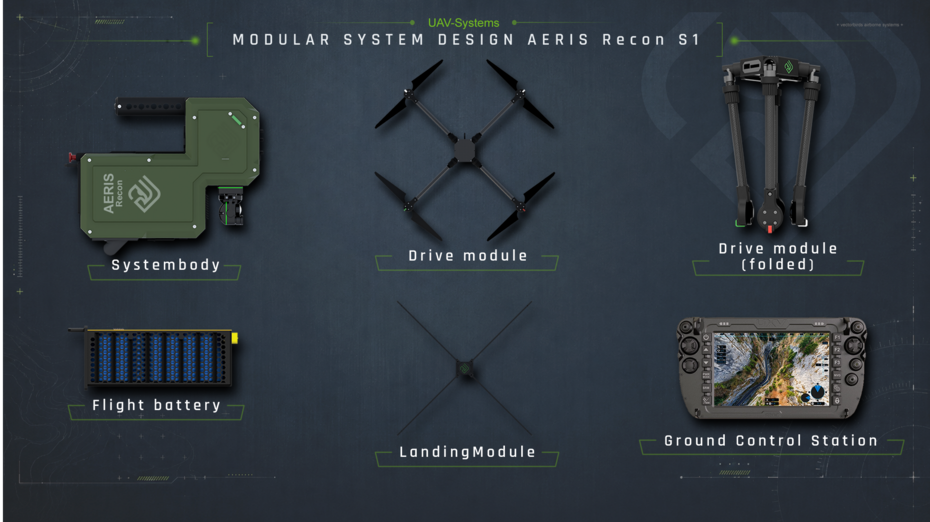

Plattformkonfiguration | Relay-Aufbau & Nutzlastintegration
VECTIS-M2-Grundaufbau mit Relay-spezifischer Systemkonfiguration
VECTIS Relay M2 nutzt denselben modularen VECTIS-M2-Grundaufbau wie VECTIS Recon M2, wird jedoch mit einer Relay-spezifischen Systemkonfiguration ausgelegt. Der Unterschied liegt nicht in einer vollständig anderen Flugplattform, sondern in Missionsprofil, Nutzlast, Antennenkonzept, Betriebsart und Systemintegration.
Während VECTIS Recon M2 typischerweise für EO-/IR-Aufklärung, mobile Beobachtung und sensorbasierte Lagebilderfassung konfiguriert wird, steht bei VECTIS Relay M2 die Kommunikationsfunktion im Vordergrund. Entsprechend werden Funkmodul, IP-Radio-Modul, Antennenlayout, Datenlink, Tether-Anbindung und Ground-Control-Integration missionsabhängig abgestimmt.
Optional kann eine kleine Kamera zur Lage- oder Systemkontrolle berücksichtigt werden. Diese Option ist jedoch klar durch Nutzlast, Schwerpunkt, Energiehaushalt und verfügbare Integrationsreserven begrenzt und wird projektspezifisch bewertet.
Gemeinsame VECTIS-M2-Basis
Die gemeinsame VECTIS-M2-Basis ermöglicht eine einheitliche Plattformlogik für Recon- und Relay-Konfigurationen mit unterschiedlichen Missionsschwerpunkten.
Relay-Nutzlast und Antennenlayout
Relay-Nutzlast und Antennenlayout werden auf Kommunikationsreichweite, Netzwerkabdeckung, Abstrahlcharakteristik und Systemintegration abgestimmt.
Optionale Kontrollkamera
Eine optionale Kontrollkamera kann zur Lage- oder Systemkontrolle vorgesehen werden, sofern Nutzlastreserve, Schwerpunktlage und Betriebsart dies zulassen.
Projektabhängige Auslegung
Projektabhängige Auslegung umfasst Funkmodul, Datenlink, Antennenkonzept, Landemodul, Tether-Anbindung und Einbindung in bestehende Systemumgebungen.
Kommunikation | Datenlink, Netzwerk & C2-Anbindung
Datenlink, Netzwerkarchitektur und Systemintegration für Relay-Missionen
Für Relay-Missionen ist nicht nur die Funkverbindung selbst entscheidend, sondern die gesamte Systemkette aus Datenlink, Netzwerkarchitektur, Antennenkonzept, Bodenstation und übergeordneter Systemanbindung. VECTIS Relay M2 kann als luftgestützter Kommunikationsknoten eingesetzt werden, um Kommunikationswege aus erhöhter Position zu erweitern oder temporär zu stabilisieren.
Je nach Projekt lassen sich UAV-Systeme, Bodenstationen, Einsatzkräfte, Fahrzeuge, weitere Luftplattformen oder externe Missionssysteme in eine gemeinsame Kommunikationsstruktur einbinden. Dabei können Steuerdaten, Telemetrie, Netzwerkzugriff und missionsrelevante Datenpfade über Funk, Tether oder kombinierte Betriebsarten geführt werden.
Die Systemintegration wird projektspezifisch ausgelegt. Möglich sind unter anderem angepasste Funkmodule, Antennenlayouts, IP-Datenpfade, Schnittstellen zur Ground Control Station sowie die Einbindung in C2-, Kontroll- oder Missionssysteme.
Datenlink-Struktur
Die Datenlink-Struktur kann Funkmodul, Antennenkonzept, Bodenstation, Telemetrie und Netzwerkzugriff missionsabhängig verbinden.
Netzwerkarchitektur
Die Netzwerkarchitektur unterstützt IP-basierte Datenpfade für Steuerung, Telemetrie, Systemstatus und projektspezifische Kommunikationsfunktionen.
C2- und Missionssysteme
C2- und Missionssysteme können projektabhängig angebunden werden, wenn UAV-Daten, Kommunikationsstatus oder Netzwerkfunktionen extern bereitgestellt werden sollen.
Kombinierte Betriebsarten
Funk, Tether und TELEVATOR können je nach Einsatzprofil kombiniert werden, um Energieversorgung, Datenpfade und Betriebsdauer passend auszulegen.
Betriebsarten | Tether, TELEVATOR & Remote Operation
Tether- und TELEVATOR-Betrieb für stationäre Relay-Missionen
VECTIS Relay M2 ist besonders für stationäre Relay-Missionen und semi-stationäre Kommunikationsaufgaben geeignet. Im typischen Einsatz wird die Plattform nicht primär über Flugakkus betrieben, sondern über Tether- oder TELEVATOR-Konfigurationen aus einer definierten Relaisposition heraus.
Der Tether-Betrieb unterstützt längere Einsatzdauer, stabile Positionierung und eine kontinuierliche Energieversorgung, während TELEVATOR zusätzlich die Integration auf einer mobilen Plattform oder geeigneten Trägerfläche ermöglicht. Damit kann VECTIS Relay M2 als erhöhter Kommunikationsknoten bereitgestellt werden, ohne die Relay-Funktion auf kurze Akkuflugzeiten zu begrenzen.
Je nach Projekt können Energieversorgung, Steuerung, Netzwerkzugriff und Nutzlastdaten über Kabel, Funk oder kombinierte Betriebsarten geführt werden. Der Onboard-Pufferakku bleibt dabei als Sicherheits- und Übergangskomponente Bestandteil der Systemauslegung.
Tether-Betrieb
Tether-Betrieb ermöglicht eine definierte erhöhte Relaisposition mit kabelgebundener Energieversorgung und konfigurationsabhängigen Datenpfaden.
TELEVATOR-Integration
TELEVATOR-Integration verbindet Tether-Betrieb, mobile Plattform, automatisierte Start- und Landeprozesse sowie fahrzeugbezogene Systemintegration.
Kombinierte Datenwege
Steuerung, Netzwerkzugriff und Nutzlastdaten können je nach Systemauslegung über Kabel, Funk oder redundante Kabel-/Funkarchitekturen geführt werden.
Abgesetzte Kontrollarchitektur
Eine abgesetzte Kontrollarchitektur kann Kontrollstation, Tether-Bodeneinheit und UAV über geeignete Netzwerk- oder Glasfaserstrecken räumlich trennen.
Technische Daten | Relay-Konfiguration
Technische Eckdaten von VECTIS Relay M2
Die technischen Eckdaten von VECTIS Relay M2 fassen Plattform, Flugleistung, Energieversorgung, Relay-Nutzlast, Kommunikationsarchitektur, Tether-Betrieb und Systemintegration in einer strukturierten Übersicht zusammen. Abhängig von Funkmodul, Antennenkonzept, Tether-System, Landemodul und kundenspezifischer Systemauslegung können einzelne Werte und Ausstattungsmerkmale konfigurationsbezogen variieren.
Plattform und Flugleistung
Plattform und Flugleistung von VECTIS Relay M2 beschreiben die grundlegende Multirotor-Konfiguration, Abmessungen, Gewichtsgrenzen und freien Flugparameter der Relay-Plattform. Für typische Relay-Missionen sind diese Werte technische Betriebsgrenzen; der Regelbetrieb liegt im Tether- oder TELEVATOR-Einsatz.
| Merkmal | Angabe |
|---|---|
| Plattformtyp | Quadcopter, modulare Multirotor-Plattform |
| Produktbasis | VECTIS M2 Plattform |
| Systemklasse | Taktisches Relay-UAV für Kommunikationsunterstützung |
| Maximales Abfluggewicht | bis 8,5 kg, abhängig von Relay-Nutzlast, Antennenlayout, Landemodul und Betriebsart |
| Eigengewicht Grundsystem | ca. 4,1 kg, konfigurationsabhängig |
| Charakteristische Abmessung | ca. 1.400 mm |
| Radstand / Motorabstand | ca. 850 mm |
| Propeller | 18″ oder 20″, abhängig von Nutzlast- und Systemkonfiguration |
| Maximale Geschwindigkeit | bis 41 km/h im freien Flug; nicht Kernparameter für stationäre Relay-Missionen |
| Maximale Steigrate | bis 4 m/s, abhängig von Nutzlast, Energieversorgung und Betriebsart |
| Maximale Betriebshöhe über NN | bis 4.000 m, konfigurations- und einsatzabhängig |
| Windresistenz | bis 14 m/s, abhängig von Tether-Konfiguration, Flughöhe, Nutzlast und Einsatzumgebung |
| Schutzart | IP54-Niveau, abhängig von Systemkonfiguration und Einsatzprofil |
| Betriebstemperatur | −20 °C bis +50 °C, abhängig von Nutzlast, Tether-System und Betriebsbedingungen |
Energieversorgung und Betriebsart
Energieversorgung und Betriebsart von VECTIS Relay M2 sind auf tethergestützte Relay-Einsätze ausgelegt. Der Akkubetrieb ist möglich, steht aber nicht im Vordergrund typischer Relay-Missionen.
| Merkmal | Angabe |
|---|---|
| Primäre Betriebsart | Tether- oder TELEVATOR-Betrieb für stationäre und semi-stationäre Relay-Aufgaben |
| Primäre Energieversorgung | Tether-/Bodenversorgung im Regelbetrieb, abhängig von Tether-System und Betriebskonzept |
| Pufferenergie | Onboard-Pufferakku als Sicherheits-, Übergangs- und Fallback-Komponente |
| Optionale Akkukonfiguration | 2× 6S-Flugakku möglich, missions- und konfigurationsabhängig |
| Optionale Betriebsart | Akku-Kurzzeitbetrieb möglich, jedoch nicht als reguläre Relay-Missionsbetriebsart vorgesehen |
| Tether-Höhe | konfigurationsabhängig; mit geeignetem Tether-System bis ca. 100 m Kabellänge möglich |
| TELEVATOR-Integration | Mobile oder abgesetzte Plattformintegration mit Tether-Betrieb, Start-/Landekonzept und Systemanbindung möglich |
| Sicherheitslogik | Kontrollierte Übergangs-, Fallback- oder Landeszenarien abhängig von Systemkonfiguration und Betriebskonzept |
Relay-Nutzlast und Kommunikation
Relay-Nutzlast und Kommunikation beschreiben die Funk-, Datenlink- und Netzwerkfunktionen von VECTIS Relay M2. Die Auslegung richtet sich nach Reichweitenanforderung, Antennenkonzept, Missionsprofil und Integrationsumgebung.
| Merkmal | Angabe |
|---|---|
| Typische Missionsrolle | Luftgestützter Kommunikationsknoten für Datenlink-Erweiterung, Netzwerkabdeckung und Missionskommunikation |
| Kommunikationsnutzlast | Meshfähiger Funkdatenlink, IP-Radio-Modul oder kundenspezifisch integrierte Relay-Nutzlast |
| Kommunikationsarchitektur | IP-basierte System- und Datenlinkarchitektur |
| Datenlink-Reichweite | typisch 5 km+ LOS, abhängig von Funkmodul, Antennenkonzept, Relaisposition, Gelände und Einsatzraum |
| Netzwerkfähigkeit | MANET-/Mesh-fähige Kommunikationsstruktur abhängig von Funkmodul und Systemkonfiguration |
| Steuerungs- und Telemetriedaten | MAVLink 2-basierte Kommunikation für Steuerung, Telemetrie und Systemdaten möglich |
| Netzwerkzugriff | IP-basierte Datenpfade für Netzwerkzugriff, Systemstatus und missionsabhängige Kommunikationsfunktionen |
| Verschlüsselung | verschlüsselte Datenübertragung, AES-256-basierte Lösungen konfigurationsabhängig möglich |
| Antennenkonzept | projektspezifisch abhängig von Frequenzbereich, Abstrahlcharakteristik, Nutzlast, Schwerpunkt und Einsatzumgebung |
Systemintegration und optionale Komponenten
Systemintegration und optionale Komponenten beschreiben die Einbindung von VECTIS Relay M2 in Ground-Control-, Tether-, TELEVATOR- und Missionssystemumgebungen. Zusätzliche Komponenten werden projektbezogen bewertet.
| Merkmal | Angabe |
|---|---|
| Ground Control Station | Integration in professionelle GCS-Umgebungen, kundenspezifisch anpassbare Bedienoberflächen möglich |
| C2-/Missionssystem-Integration | Einbindung in übergeordnete Kontroll-, Führungs- und Missionssysteme projektabhängig möglich |
| Tether-Bodeneinheit | Projektabhängige Einbindung von Energieversorgung, Datenpfaden, Netzwerkzugriff und Systemüberwachung |
| Remote Operation | Abgesetzte Kontrollarchitektur über geeignete Netzwerk- oder Glasfaserstrecken möglich |
| Optionale Kontrollkamera | projektspezifisch möglich, z. B. zur Lage- oder Systemkontrolle; abhängig von Nutzlastreserve, Schwerpunkt und Betriebsart |
| Nutzlastintegration | kundenspezifische Kommunikations-, Antennen- und Systemkonfigurationen projektbezogen realisierbar |
| Offene Schnittstellen | projektbezogene Einbindung externer Systeme, Datenempfänger und kundenspezifischer Integrationsarchitekturen möglich |
Transport & Verbringung
Systemlogistik für mobile, stationäre und abgesetzte Relay-Einsatzprofile
Die Systemlogistik von VECTIS Relay M2 muss mobile, stationäre und abgesetzte Relay-Einsatzprofile berücksichtigen. Neben Flugplattform, Kommunikationsnutzlast, Antennen, Pufferakku und Bodenstation gehören je nach Konfiguration auch Tether-Bodeneinheit, Kabelsystem, Netzwerkkomponenten, Energieversorgung und TELEVATOR-Anbindung zum Gesamtsystem.
Für mobile Relay-Aufgaben kann das System in geeigneten Transportlösungen verlastet und einsatznah bereitgestellt werden. Für stationäre oder abgesetzte Betriebsarten rücken zusätzlich Aufbauort, Kabelführung, Tether-Position, Stromversorgung, Remote-Operation und die räumliche Trennung von Kontrollstation, Tether-Bodeneinheit und UAV in den Vordergrund.
Vectorbirds kann die Transport- und Verbringungslösung an Relay-Konfiguration, Antennenlayout, Tether-System, Fahrzeug, Teamstruktur und Einsatzbedingungen anpassen. Ziel ist eine Systemlogistik, die nicht nur den Transport schützt, sondern den schnellen Aufbau und einen kontrollierten Betrieb im Einsatz unterstützt.
System-Transportlösung
Flugplattform, Relay-Nutzlast, Antennen, Pufferakku, Bodenstation, Datenlink-Komponenten und Zubehör lassen sich in einer strukturierten System-Transportlösung zusammenfassen.
Tether- und Bodeneinheit
Tether-Kabel, Tether-Bodeneinheit, Energieversorgung, Netzwerkkomponenten und Übergabepunkte werden passend zur geplanten Relay-Betriebsart vorbereitet.
TELEVATOR-Integration
Bei TELEVATOR-Integration werden Plattform, Tether-Betrieb, Start-/Landekonzept, Fahrzeug- oder Trägeranbindung und Systembedienung gemeinsam betrachtet.
Abgesetzter Betrieb
Für abgesetzten Betrieb können Kontrollstation, Tether-Bodeneinheit und UAV über geeignete Netzwerk- oder Glasfaserstrecken räumlich getrennt ausgelegt werden.
Projektanfrage | VECTIS Relay M2
Relay-Konfiguration für Ihr Einsatzprofil auslegen
Sie planen eine Relay-Mission, benötigen eine luftgestützte Datenlink-Erweiterung, IP-basierte Netzwerkabdeckung oder eine stationäre Kommunikationslösung mit Tether- oder TELEVATOR-Betrieb?
Vectorbirds bewertet im Rahmen der Projektanfrage, welche Relay-Konfiguration für Ihr Einsatzprofil technisch sinnvoll ist. Dazu gehören Kommunikationsnutzlast, Funkmodul, Antennenkonzept, Datenlink, Tether-System, Pufferakku, Landemodul, Ground Control Station und die Einbindung in bestehende Kommunikations-, Führungs- oder Missionssysteme.
So lässt sich klären, ob VECTIS Relay M2 als taktischer Kommunikationsknoten, als tethergestützte Relay-Plattform oder als kundenspezifisch integrierte Systemlösung für Ihre Anforderungen geeignet ist.
