Mobiles Einsatzsystem | Tether-UAV-Plattform
TELEVATOR
Mobiles Tether-UAV-System für fahrzeugbasierte Einsatzlagen

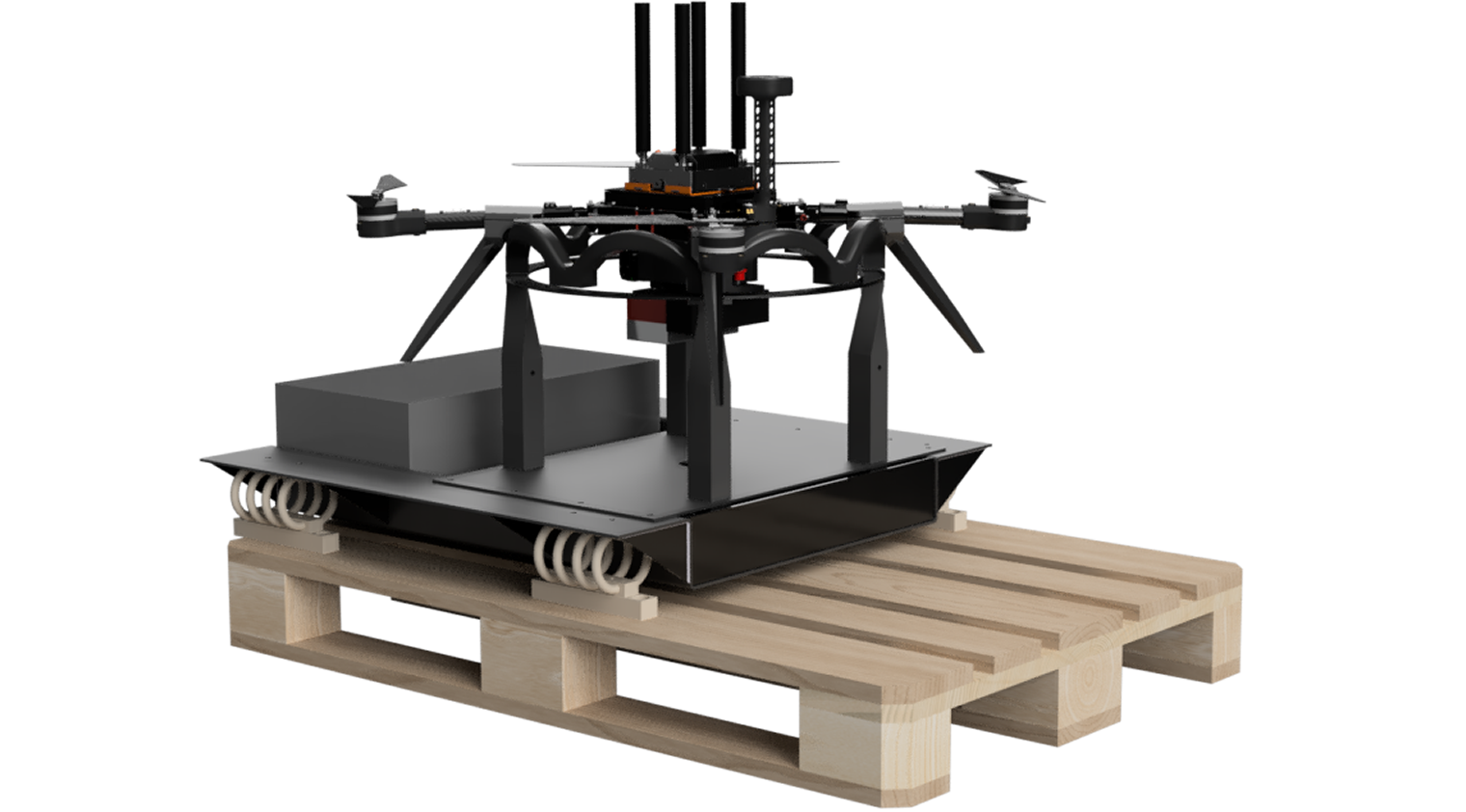

TELEVATOR ist ein mobiles, fahrzeugbasiertes Tether-UAV-System für Aufklärung, Überwachung, Kommunikation und mobile Lagebilder aus erhöhter Position.
Systemüberblick | Fahrzeugbasiertes UAV-System
Integrierte Plattform für Aufklärung, Kommunikation und mobile Lagebilder
TELEVATOR ist als fahrzeugbasiertes UAV-Einsatzsystem konzipiert. Im Mittelpunkt steht nicht nur das Fluggerät selbst, sondern das Zusammenspiel aus Trägerplattform, Bodenkontrollstation, Tether-Anbindung, Energieversorgung, Datenübertragung und einsatzspezifischer Nutzlast.
Das System ermöglicht den Betrieb eines UAV aus erhöhter Position und kann dadurch für Überwachung, Aufklärung, Sicherheitsüberprüfungen und Kommunikationsaufgaben eingesetzt werden. Durch die Integration auf geeigneten Fahrzeugplattformen entsteht ein mobiles Lagebildsystem, das schnell verlegt und flexibel an wechselnde Einsatzräume angepasst werden kann.
Gegenüber rein batteriebetriebenen Einzelplattformen bietet die Tether-Anbindung Vorteile bei Einsatzdauer, Energieversorgung und Datenverbindung. Damit eignet sich TELEVATOR besonders für Szenarien, in denen ein stabiler, kontrollierter und länger andauernder UAV-Betrieb erforderlich ist.
Fahrzeugintegration | Mobile Start- und Landeplattform
Starten, Betreiben und Landen von einer mobilen Plattform
Ein zentraler Vorteil von TELEVATOR ist der Betrieb von einer mobilen Plattform aus. Das System ist darauf ausgelegt, auf geeigneten Fahrzeugen integriert zu werden und dadurch UAV-gestützte Aufklärung, Überwachung und Kommunikation direkt aus dem mobilen Einsatzraum heraus zu ermöglichen.
Die fahrzeugbasierte Integration unterstützt schnelle Standortwechsel, flexible Positionierung und den Einsatz in dynamischen Szenarien. Das UAV kann von der Plattform aus gestartet, betrieben und wieder zurückgeführt werden, ohne dass eine separate vorbereitete Start- oder Landefläche erforderlich ist.
Dadurch eignet sich TELEVATOR besonders für Einsatzlagen, in denen Mobilität, Einsatzdauer und ein stabiler erhöhter Beobachtungs- oder Kommunikationspunkt kombiniert werden müssen.
Tether & Datenlink | Energieversorgung und sichere Übertragung
Kabelgebundene Versorgung für verlängerte Einsatzdauer
Die Tether-Anbindung ist ein zentrales Element von TELEVATOR. Sie ermöglicht die kabelgebundene Versorgung des UAV und kann gleichzeitig für eine stabile, geschützte Datenübertragung zwischen UAV, Plattform und Bodenkontrollstation genutzt werden.
Im Vergleich zu rein batteriebetriebenen UAV-Systemen unterstützt die kabelgebundene Betriebsart längere Einsatzzeiten und einen kontrollierten Betrieb aus definierter Position. Das ist besonders relevant für Aufgaben, bei denen kontinuierliche Beobachtung, Kommunikationsunterstützung oder ein dauerhaftes Lagebild erforderlich sind.
Je nach Systemauslegung kann die Tether-Verbindung Energieversorgung, Datenkommunikation oder beides abdecken. Dadurch lässt sich TELEVATOR an unterschiedliche Einsatzprofile, Sicherheitsanforderungen und Kommunikationsarchitekturen anpassen.
Technische Fähigkeiten | Tether, Energie & Daten
Bis zu 100 Meter Tether-Höhe für Energie, Daten und Kommunikation
Das TELEVATOR-System ist für den kabelgebundenen Betrieb mit einer Tether-Länge von bis zu 100 Metern ausgelegt. Dadurch kann das UAV als erhöhte Plattform für Aufklärung, Kommunikation, Relay-Anwendungen und temporäre Netzwerkerweiterung genutzt werden.
Je nach Konfiguration kann die Datenübertragung direkt über das Tether-Kabel erfolgen. Möglich sind Varianten mit Glasfaseranbindung für sehr hohe theoretische Datenraten bis in den Gigabit-Bereich sowie Lösungen über Twisted Pair, beispielsweise für robuste Netzwerkverbindungen mit reduzierter, aber praxisgerechter Bandbreite.
Zusätzlich kann über das Tether-System eine elektrische Leistung von ungefähr 2,4 bis 2,5 kW übertragen werden. Damit eignet sich TELEVATOR für Einsatzprofile, bei denen eine reine Batterielösung hinsichtlich Einsatzdauer, Energieversorgung oder Kommunikationsstabilität nicht ausreicht.
Betriebsarten | Kabel, Funk und Redundanz
Flexible Betriebsmodi für Steuerung, Energieversorgung und Datenlink
TELEVATOR kann je nach Einsatzprofil in unterschiedlichen Betriebsarten konfiguriert werden. Energieversorgung, Steuerung, Missionsdaten und Nutzlastdaten können dabei über Tether-Kabel, Funkdatenlink oder eine Kombination aus beiden Wegen geführt werden.
Möglich sind beispielsweise Konfigurationen mit Energieversorgung über das Tether-Kabel und separater Steuerung über Funk, eine kabelgebundene Daten- und Steuerverbindung über die Tether-Bodeneinheit oder redundante Betriebsarten mit zusätzlichem Funkmodul im UAV.
Dadurch kann das System an unterschiedliche Sicherheitsanforderungen angepasst werden. In bestimmten Konfigurationen ist der Betrieb auch ohne primäre Funkverbindung möglich, da Steuerung, Missionsübertragung und Netzwerkzugriff über die Tether-Bodeneinheit und die kabelgebundene Verbindung erfolgen können.
Abgesetzter Betrieb | Glasfaser- und Netzwerk-Anbindung
TELEVATOR auch aus entfernter Kontrollposition betreiben
TELEVATOR kann nicht nur unmittelbar am Fahrzeug oder direkt an der Plattform betrieben werden. Je nach Einsatzkonzept kann die TELEVATOR-Plattform auch abgesetzt bereitgestellt und über eine geeignete Glasfaser- oder Netzwerkanbindung mit einer entfernten Kontrollposition verbunden werden.
In einer solchen Konfiguration wird die Plattform mit eigener Spannungsversorgung und Tether-Bodeneinheit an einem geeigneten Standort positioniert. Die Verbindung zur Kontrollstelle kann über eine kabelgebundene Netzwerkstrecke erfolgen, beispielsweise über Glasfaserleitungen mit entsprechend großer Reichweite.
Über diese Verbindung können Steuerdaten, Missionsdaten, Nutzlastdaten und Videostreams zwischen Kontrollstelle, Tether-Bodeneinheit und UAV übertragen werden. Dadurch kann das UAV gestartet, betrieben und überwacht werden, ohne dass die Bedienmannschaft unmittelbar neben der Plattform stehen muss.
Diese abgesetzte Betriebsarchitektur eignet sich für Einsatzlagen, in denen die Plattform taktisch günstig, verdeckt oder näher am relevanten Einsatzraum positioniert werden soll, während die Bedienung aus einer geschützten oder räumlich getrennten Kontrollposition erfolgt.
Betriebssicherheit | Pufferbatterie und Präzisionslandung
Kontrollierter Betrieb auch bei wechselnder Energieversorgung
Für den sicheren Betrieb kann TELEVATOR mit einer Pufferbatterie ausgestattet werden. Sie stabilisiert die Bordspannung, unterstützt den Schutz des Tether Vehicle Module und ermöglicht einen kontrollierten Weiterbetrieb bei kurzzeitigen Störungen der externen Energieversorgung.
Bei Ausfall oder Umschaltung der Bodenversorgung kann die Pufferbatterie genügend Energie bereitstellen, um das UAV kontrolliert zu stabilisieren und eine sichere Rückführung oder Landung einzuleiten. Dadurch erhöht sich die Betriebssicherheit insbesondere bei dynamischen Einsatzlagen und wechselnden Versorgungsbedingungen.
Für Start und Landung auf der mobilen Plattform kann das System um eine UWB-basierte Präzisionslandung erweitert werden. Dabei unterstützen Positionsmodule in UAV und Plattform die punktgenaue Rückführung auf die vorgesehene Landeposition.
Kommunikation | Relay, Router und Netzerweiterung
Erhöhte Plattform für taktische Kommunikationsaufgaben
TELEVATOR kann neben Aufklärung und Überwachung auch als erhöhte Kommunikationsplattform eingesetzt werden. Durch die Positionierung des UAV oberhalb der Fahrzeug- oder Bodenebene lassen sich Funk- und Datenverbindungen verbessern, erweitern oder temporär bereitstellen.
Je nach Konfiguration kann das System als Relay, Router, Repeater oder temporärer Kommunikationsknoten genutzt werden. Dadurch eignet sich TELEVATOR für Einsatzräume, in denen bestehende Kommunikationsinfrastruktur eingeschränkt, verdeckt oder nicht verfügbar ist.
Die Kombination aus mobiler Plattform, Tether-Anbindung und erhöhter Antennenposition unterstützt den Aufbau robuster Kommunikationsstrukturen für mobile Führungsstellen, Sicherheitskräfte, technische Einsatzteams oder verteidigungsnahe Anwendungen.
Aufklärung & Sensorik | Mobiles Lagebild aus erhöhter Position
Kontinuierliche Beobachtung für Einsatzräume, Infrastruktur und Sicherheitsbereiche
TELEVATOR ermöglicht die Bereitstellung eines mobilen Lagebildes aus erhöhter Position. Das UAV kann über der mobilen Plattform betrieben werden und dadurch Einsatzräume, Zufahrten, Geländeabschnitte, Infrastruktur oder temporäre Sicherheitsbereiche kontinuierlich beobachten.
Je nach Nutzlastkonfiguration kann das System für Überwachung, Nahaufklärung, Sicherheitsüberprüfungen oder technische Beobachtungsaufgaben eingesetzt werden. Möglich sind beispielsweise optische Sensorik, Wärmebildlösungen, Kommunikationsmodule oder weitere missionsspezifische Komponenten.
Durch die Kombination aus fahrzeugbasierter Plattform, Tether-Anbindung und erhöhter Sensorposition eignet sich TELEVATOR besonders für Szenarien, in denen ein stabiler Beobachtungspunkt über längere Zeit benötigt wird.
Systemintegration | Plattform, UAV und Bodenkontrolle
Als integriertes Einsatzsystem konfigurierbar
TELEVATOR ist als Gesamtsystem ausgelegt. UAV-Trägerplattform, tethered UAV, Energieversorgung, Datenanbindung, Bodenkontrollstation und Nutzlast werden nicht isoliert betrachtet, sondern auf den jeweiligen Einsatzfall abgestimmt.
Die Systemarchitektur kann an unterschiedliche Fahrzeugplattformen, Missionsprofile und Integrationsanforderungen angepasst werden. Dazu gehören mechanische Integration, Energie- und Datenführung, Bedienkonzept, Nutzlastkonfiguration sowie die Anbindung an geeignete Führungs-, Lagebild- oder Kommunikationssysteme.
Vectorbirds unterstützt bei der technischen Bewertung, Konfiguration und Integration des Systems – von der Plattformauslegung über die Kommunikationsarchitektur bis zur einsatzspezifischen Anpassung der Bedien- und Missionslogik.
Abgrenzung | TELEVATOR und TETHER
Mobile Plattformlösung statt reine Tether-Betriebsart
TELEVATOR beschreibt nicht nur eine kabelgebundene UAV-Betriebsart, sondern ein mobiles, plattformbasiertes Einsatzsystem. Dabei werden UAV, Tether-System, Tether-Bodeneinheit und Start-/Landeplattform als integrierte Lösung bereitgestellt.
Eine reine TETHER-Konfiguration kann grundsätzlich auch bodengebunden aufgebaut werden, beispielsweise auf einer geeigneten Fläche im Gelände. In diesem Fall startet und landet das UAV am jeweiligen Bereitstellungsort.
Der Vorteil von TELEVATOR liegt in der fahrzeug- oder plattformbasierten Integration. Das System kann auf einer geeigneten Trägerfläche startklar bereitgestellt werden, etwa auf einem Fahrzeug, Anhänger oder einer vergleichbaren Plattform. Nach Freigabe durch den Bediener kann das UAV automatisch starten und nach dem Einsatz wieder auf die Plattform zurückgeführt werden.
Damit ist TELEVATOR die integrierte mobile Systemlösung, während TETHER die kabelgebundene Energie- und/oder Datenanbindung als technische Betriebsoption beschreibt.
Projektanfrage | Einsatzfall bewerten
TELEVATOR für Ihren Einsatzfall prüfen
Ob TELEVATOR für einen konkreten Einsatzfall geeignet ist, hängt von Fahrzeugplattform, Nutzlast, Energiebedarf, Kommunikationsanforderungen, Einsatzdauer und Betriebsumgebung ab.
Vectorbirds unterstützt bei der technischen Bewertung, Systemkonfiguration und Integration – vom mobilen UAV-Betrieb über die Tether-Anbindung bis zur Einbindung in bestehende Führungs-, Lagebild- oder Kommunikationsstrukturen.
