TETHER | Kabelgebundene UAV-Versorgung und Datenanbindung
Tether-Lösungen für professionelle UAV-Systeme
TETHER beschreibt die kabelgebundene Versorgungs- und Datenlinklösung für geeignete Vectorbirds UAV-Systeme. Je nach Konfiguration können Energieversorgung, Steuerung, Missionsdaten, Nutzlastdaten und Netzwerkzugriff über ein Tether-Kabel oder über kombinierte Kabel-/Funkarchitekturen geführt werden.
Vectorbirds integriert Tether-Systeme des deutschen Herstellers VALOFLY in eigene UAV-Systemlösungen und passt diese an Plattform, Nutzlast, Einsatzhöhe, Datenanbindung und Missionsprofil an. Damit entstehen kabelgebundene UAV-Lösungen für Einsatzprofile, bei denen lange Betriebsdauer, stabile Datenverbindung, definierte Positionierung und kontrollierter UAV-Betrieb entscheidend sind.
Systemüberblick | Tether-Betriebsart
Kabelgebundene Betriebsart für Energie, Daten und Kontrolle
TETHER ist keine eigenständige UAV-Plattform, sondern eine kabelgebundene Betriebs- und Integrationslösung für geeignete UAV-Systeme. Das Luftfahrzeug wird dabei über ein Tether-Kabel mit einer Bodeneinheit verbunden und kann je nach Systemauslegung mit Energie, Daten oder einer Kombination aus beidem versorgt werden.
Der wesentliche Vorteil liegt in der verlängerten Einsatzdauer und der stabilen Verbindung zum UAV. Während ein frei fliegendes UAV durch Akkukapazität, Datenlinkreichweite und Missionsdauer begrenzt ist, ermöglicht ein Tether-System den kontrollierten Betrieb an einer definierten Position über deutlich längere Zeiträume.
Typische Einsatzprofile sind stationäre Lagebilderfassung, Perimeterüberwachung, temporäre Kommunikationsknoten, Relay-Anwendungen, Sicherheitsbeobachtung und missionsspezifische Betriebsarten, bei denen eine erhöhte Sensor- oder Antennenposition über längere Zeit benötigt wird.
Technologiepartner | VALOFLY Tether-Systeme
Deutsche Tether-Technologie integriert in Vectorbirds UAV-Systeme
Vectorbirds bietet Tether-Lösungen auf Basis von Systemen des deutschen Herstellers VALOFLY an und integriert diese in eigene UAV-Systemlösungen. Die Tether-Hardware wird von VALOFLY entwickelt und gebaut; Vectorbirds übernimmt die UAV-seitige Integration, die Plattformabstimmung, die Nutzlastintegration und die missionsspezifische Auslegung des Gesamtsystems.
In den vergangenen Jahren hat Vectorbirds umfangreiche Entwicklungs-, Optimierungs- und Anpassungsarbeit geleistet, um Tether-Systeme zuverlässig mit eigenen UAV-Plattformen zu verbinden. Dazu gehören die mechanische und elektrische Integration, die Abstimmung der Energieversorgung, die Einbindung des Tether Vehicle Module, die Systemparametrierung sowie die Anpassung an Nutzlast, Einsatzhöhe, Kommunikationsarchitektur und Sicherheitsanforderungen.
Dadurch entsteht keine reine Zubehörlösung, sondern eine integrierte kabelgebundene UAV-Betriebsart. Je nach Einsatzprofil können unterschiedliche Leistungsstufen, Kabellängen, Datenoptionen, Netzwerkfunktionen und UAV-Konfigurationen kombiniert werden.
Micro-Tether | Kompakte Tether-Integration
Kompakte Tether-Elektronik ohne Kabelaufwicklung
Für kompakte UAV-Integrationen kann eine Micro-Tether-Lösung eingesetzt werden. Dabei handelt es sich um eine kleinere Tether-Elektronik ohne integrierte Kabelaufwicklung, die insbesondere für leichtere UAV-Systeme und reduzierte Einsatzhöhen geeignet ist.
Die Micro-Tether-Lösung wird typischerweise über 230 V Netzspannung betrieben und stellt die elektrische Versorgung des UAVs über ein Tether-Kabel bereit. Abhängig von UAV-Plattform, Nutzlast, Kabellänge und Tragfähigkeit sind Einsatzhöhen von etwa 40 bis 60 m möglich. Bei besonders leichten oder traglastbegrenzten Plattformen kann die praktisch nutzbare Kabellänge geringer ausfallen.
Die Micro-Tether-Variante ist vor allem dann interessant, wenn eine einfache, kompakte und leistungsorientierte Energieversorgung benötigt wird, aber keine automatische Kabelaufwicklung oder umfangreiche Dateninfrastruktur erforderlich ist. Für Anwendungen mit erweiterten Netzwerkfunktionen, Glasfaseroptionen, Internet-/Datenanbindung oder höheren Leistungsanforderungen empfiehlt sich in der Regel eine größere Tether-Bodeneinheit.

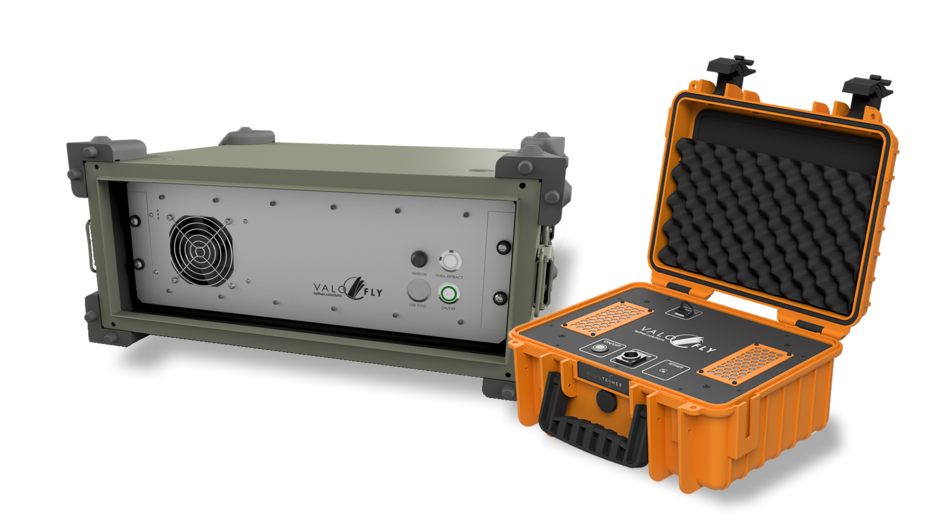

Tether-Bodeneinheiten | Leistung, Kabelmanagement & Datenoptionen
Leistungsstarke Tether-Bodeneinheiten für Energie, Netzwerk und längere Einsatzhöhen
Für höhere Leistungsanforderungen, größere UAV-Plattformen und anspruchsvollere Datenanbindungen kommen größere Tether-Bodeneinheiten zum Einsatz. Diese Systeme kombinieren kabelgebundene Energieversorgung, Kabelmanagement und je nach Ausführung auch Netzwerk- und Datenfunktionen in einer integrierten Bodenlösung.
Vectorbirds integriert diese Tether-Bodeneinheiten in geeignete UAV-Systeme und stimmt sie auf Plattform, Nutzlast, Einsatzhöhe, Dauerbetrieb und Kommunikationsarchitektur ab. Dadurch können stationäre oder semistationäre UAV-Einsätze realisiert werden, bei denen das Luftfahrzeug über längere Zeit an einer definierten Position betrieben wird.
Je nach Systemausführung sind unterschiedliche Leistungsstufen, Kabellängen, Gehäusevarianten und Datenoptionen möglich. VALOFLY führt öffentlich unter anderem die Tether Ground Stations Avior und Antares, die je nach Variante Leistungen im Bereich von etwa 1,2 bis 2,4 kW, Tether-Höhen bis etwa 100 bis 120 m sowie eine integrierte Netzwerkverbindung mit bis zu 200 Mbit/s unterstützen.
Leistungsbereiche | Tether-Konfigurationen
Von kompakter Tether-Elektronik bis zur leistungsstarken Tether-Bodeneinheit
Tether-Lösungen werden bei Vectorbirds nicht als starres Einzelprodukt betrachtet, sondern konfigurationsabhängig auf UAV-Plattform, Nutzlast, Einsatzhöhe, Leistungsbedarf und Datenanforderung abgestimmt. Je nach Missionsprofil können kompakte Micro-Tether-Integrationen oder größere Tether-Bodeneinheiten eingesetzt werden.
| Konfiguration | Typischer Einsatzbereich | Leistung / Versorgung | Tether-Höhe / Kabellänge | Datenoptionen |
|---|---|---|---|---|
| Micro-Tether | Kompakte UAV-Integrationen, reduzierte Einsatzhöhen, einfache Energieversorgung ohne automatische Kabelaufwicklung | typischerweise 230 V Versorgung; Leistung abhängig von UAV, TVM und Systemauslegung | ca. 40–60 m, abhängig von UAV-Plattform, Nutzlast und Tragfähigkeit | eingeschränkt; für umfangreiche Netzwerk-, Glasfaser- oder Internetanbindung meist größere Tether-Bodeneinheit empfohlen |
| VALOFLY TGS Avior | Mittelgroße Tether-Anwendungen mit integrierter Bodenstation, definierter Tether-Höhe und Netzwerkoption | bis 1,4 kW bei 60 m bzw. 1,2 kW bei 100 m; 230 V AC / 7,5 A | bis ca. 100 m, abhängig von Variante und Systemintegration | Netzwerk bis 200 Mbit/s, 1000BASE-T-kompatibel |
| VALOFLY TGS Antares | Leistungsstarke Tether-Anwendungen für größere UAV-Plattformen, höhere Leistungsanforderungen und längere Einsatzhöhen | bis 2,4 kW bei 80 m bzw. 2,1 kW bei 120 m; 230 V AC / 12 A | bis ca. 120 m, abhängig von Variante und Systemintegration | Netzwerk bis 200 Mbit/s, 1000BASE-T-kompatibel |
Die tatsächliche Systemauslegung hängt immer von UAV-Plattform, Abfluggewicht, Nutzlast, gewünschter Einsatzhöhe, Datenanbindung, Umgebungsbedingungen und Sicherheitsanforderungen ab. Vectorbirds bewertet diese Parameter im Rahmen der Integration und legt daraus die passende Tether-Konfiguration fest.
UAV-Integration | Tether Vehicle Module
TVM als UAV-seitige Schnittstelle zwischen Tether-System und Bordarchitektur
Das Tether Vehicle Module, kurz TVM, bildet die UAV-seitige Schnittstelle zwischen Tether-Kabel, Energieversorgung und Bordarchitektur. Es ersetzt die früher verwendete Bezeichnung OBM bzw. Onboard-Modul und beschreibt die elektronische Einheit, die auf dem UAV integriert wird.
Das TVM übernimmt je nach Systemauslegung die Anbindung der Tether-Energieversorgung, die Spannungsanpassung, die Einbindung in das Bordnetz und die Abstimmung mit Pufferakku, Flugsteuerung, Nutzlast und Sicherheitsfunktionen. Damit ist das TVM ein zentraler Bestandteil der Tether-Integration und nicht nur ein externes Zubehörteil.
Vectorbirds legt das TVM passend zur jeweiligen UAV-Plattform, Nutzlast und Tether-Konfiguration aus. Entscheidend sind dabei unter anderem Leistungsbedarf, Abfluggewicht, Kabellänge, Wärmemanagement, elektrische Schutzfunktionen und das gewünschte Betriebsprofil. Erst durch diese UAV-seitige Integration wird aus einer Tether-Bodeneinheit eine belastbare kabelgebundene UAV-Systemlösung.
Betriebssicherheit | Pufferenergie & Schutzfunktionen
Stabile Bordspannung und kontrolliertes Verhalten bei Versorgungsunterbrechung
Bei Tether-Integrationen spielt die Betriebssicherheit eine zentrale Rolle. Deshalb kann das UAV zusätzlich zur kabelgebundenen Energieversorgung mit einer Pufferbatterie ausgestattet werden. Diese stabilisiert die Bordspannung, unterstützt das System bei Lastwechseln und erhöht die Sicherheitsreserve im Betrieb.
Die Pufferbatterie kann Spannungsschwankungen, kurzzeitige Lastspitzen oder Störungen in der Bodenversorgung abfangen und entlastet damit das Tether Vehicle Module sowie die UAV-seitige Bordelektronik. Sie ist insbesondere dann relevant, wenn Nutzlast, Flugsteuerung, Datenlink und weitere Verbraucher zuverlässig versorgt werden müssen.
Bei einer Unterbrechung der Tether-Versorgung kann das UAV je nach Auslegung kontrolliert weiterbetrieben, in einen definierten Sicherheitszustand überführt oder sicher gelandet werden. Die konkrete Sicherheitslogik wird von Vectorbirds passend zu UAV-Plattform, Tether-Konfiguration, Einsatzhöhe, Nutzlast und Missionsprofil ausgelegt.
Datenanbindung | Netzwerk, Video & Glasfaser
Steuerung, Videodaten und Netzwerkzugriff über Tether oder hybride Architektur
Tether-Lösungen können nicht nur zur Energieversorgung, sondern je nach Konfiguration auch zur Datenübertragung, Netzwerkanbindung und Missionskommunikation genutzt werden. Dadurch lässt sich das UAV in eine kontrollierte kabelgebundene oder hybride Kommunikationsarchitektur einbinden.
In einfachen Konfigurationen erfolgt die Energieversorgung über das Tether-Kabel, während Steuerung, Telemetrie und Nutzlastdaten weiterhin über Funk übertragen werden. In erweiterten Konfigurationen können zusätzlich Ethernet, Netzwerkzugriff, Videodaten oder missionsspezifische Datenpfade über die Tether-Verbindung geführt werden.
Für anspruchsvollere Anwendungen sind je nach Tether-System und Integrationsaufbau auch Glasfaseroptionen möglich. Diese eignen sich insbesondere für Einsatzprofile mit erhöhten Anforderungen an Datenstabilität, Reichweite der Bodenanbindung, Netzwerksegmentierung, Videostreaming oder die Einbindung in übergeordnete Kontroll- und Missionssysteme.
Vectorbirds bewertet im Rahmen der Systemintegration, ob eine Funk-/Tether-Hybridarchitektur, eine kabelgebundene Datenlösung oder eine getrennte Energie- und Datenarchitektur sinnvoll ist. Entscheidend sind dabei Einsatzhöhe, Datenvolumen, Latenzanforderung, Sicherheitsniveau, Nutzlast und vorhandene Infrastruktur am Einsatzort.
Betriebsarten | Akku, Hybrid & Kabelbetrieb
Flexible UAV-Betriebsarten je nach Einsatzprofil
Tether-Lösungen können je nach Missionsanforderung in unterschiedlichen Betriebsarten umgesetzt werden. Entscheidend ist, ob das UAV vollständig frei fliegen, über das Tether-Kabel mit Energie versorgt oder zusätzlich über das Kabel in die Daten- und Netzwerkarchitektur eingebunden werden soll.
| Betriebsart | Energieversorgung | Daten / Steuerung | Typischer Einsatznutzen |
|---|---|---|---|
| Akkubetrieb | Bordakku | Funkdatenlink | Maximale Beweglichkeit und freier UAV-Betrieb ohne Kabelbindung |
| Hybrid-Tether-Betrieb | Tether-Kabel, optional mit Pufferbatterie | Steuerung, Telemetrie und Nutzlastdaten weiterhin über Funk | Verlängerte Einsatzdauer bei weiterhin separater Funkkommunikation |
| Kabelgebundener Energie- und Datenbetrieb | Tether-Kabel, optional mit Pufferbatterie | Daten-, Netzwerk- oder Videopfad je nach Konfiguration über Tether möglich | Kontrollierte stationäre Betriebsarchitektur mit stabiler kabelgebundener Anbindung |
| Redundante Funk-/Kabelarchitektur | Tether-Kabel und Bordakku als Sicherheitsreserve | Kombination aus Funkdatenlink und kabelgebundener Datenoption | Erhöhte Betriebssicherheit und flexible Kommunikationsauslegung für anspruchsvolle Einsatzprofile |
Vectorbirds legt die passende Betriebsart abhängig von UAV-Plattform, Nutzlast, Einsatzhöhe, Datenbedarf, Stromversorgung am Boden, Sicherheitsanforderungen und gewünschter Missionsdauer aus.
UAV-Integration | Plattform, Nutzlast & Missionsprofil
Tether-Integration für geeignete Vectorbirds UAV-Plattformen
Vectorbirds integriert Tether-Lösungen in geeignete UAV-Plattformen und legt die Systemkonfiguration passend zu Nutzlast, Einsatzhöhe, Leistungsbedarf, Datenanbindung und Missionsprofil aus. Dadurch entsteht kein isoliertes Zubehörsystem, sondern eine auf das jeweilige UAV abgestimmte kabelgebundene Betriebsart.
Je nach Plattform können Tether-Lösungen für kompakte Aufklärungs-UAVs, größere Multirotor-Systeme oder missionsspezifische Nutzlastträger umgesetzt werden. Dabei werden Tether-Bodeneinheit, Tether-Kabel, Tether Vehicle Module, Pufferbatterie, Flugsteuerung, Nutzlast, Datenlink und Ground Control Station als Gesamtsystem betrachtet.
Für kleinere UAVs kann eine Micro-Tether-Integration sinnvoll sein, wenn vor allem eine kompakte Energieversorgung für reduzierte Einsatzhöhen benötigt wird. Für größere Plattformen, höhere Leistungsanforderungen, längere Kabellängen oder erweiterte Daten- und Netzwerkfunktionen kommen leistungsfähigere Tether-Bodeneinheiten zum Einsatz.
Die konkrete Auslegung erfolgt immer konfigurationsabhängig. Vectorbirds bewertet unter anderem Abfluggewicht, Tragfähigkeit, Windlast, Kabellänge, elektrische Leistungsreserve, Nutzlastdaten, Sicherheitslogik und die vorgesehene Betriebsumgebung.
Systemabgrenzung | TETHER & TELEVATOR
Tether-System als Betriebsart, TELEVATOR als mobile Plattformintegration
TETHER und TELEVATOR beschreiben unterschiedliche Ebenen einer kabelgebundenen UAV-Lösung. TETHER bezeichnet die technische Betriebsart mit Tether-Bodeneinheit, Tether-Kabel, Tether Vehicle Module, Energieversorgung und optionaler Datenanbindung. TELEVATOR beschreibt dagegen eine weitergehende mobile Plattform- und Fahrzeugintegration.
Eine Tether-Lösung kann grundsätzlich stationär am Boden, abgesetzt im Gelände oder in Verbindung mit einer geeigneten Plattform betrieben werden. Das UAV startet dabei je nach Systemkonzept vom Boden, aus einer definierten Bereitstellungsposition oder von einer mobilen Trägerfläche.
TELEVATOR erweitert diesen Ansatz um eine integrierte mobile Betriebsumgebung. Dabei werden UAV, Tether-System, Landestation, Energieversorgung und Bedienarchitektur auf einer geeigneten Fahrzeug- oder Trägerplattform zusammengeführt. Dadurch kann das System vorbereitet, verlegt, betrieben und wieder gelandet werden, ohne dass die Tether-Lösung separat im Gelände aufgebaut werden muss.
Für rein stationäre oder semistationäre Anwendungen ist häufig eine klassische Tether-Lösung ausreichend. Wenn dagegen mobile Bereitstellung, Fahrzeugintegration, automatisierter Start- und Landebetrieb oder ein taktisch verlegbares Gesamtsystem erforderlich sind, ist TELEVATOR die passende Systemebene.
Einsatzprofile | Beobachtung, Kommunikation & Lagebild
Persistente UAV-Präsenz für stationäre und semistationäre Einsatzlagen
Tether-Lösungen eignen sich besonders für Einsatzprofile, bei denen ein UAV über längere Zeit an einer definierten Position betrieben werden soll. Die Kombination aus kabelgebundener Energieversorgung, stabiler Systemanbindung und erhöhter Sensor- oder Antennenposition schafft einen operativen Mehrwert gegenüber rein akkubasierten Kurzzeitflügen.
- Persistente Lagebilderfassung: kontinuierliche Beobachtung aus erhöhter Position für Einsatzleitung, Sicherheitskräfte oder technische Überwachung.
- Perimeter- und Objektschutz: länger andauernde Überwachung von Zugängen, Geländeabschnitten, Infrastruktur, Veranstaltungen oder temporären Sicherheitsbereichen.
- Temporärer Kommunikationsknoten: Nutzung des UAVs als erhöhte Antennen-, Relay-, Router- oder Repeater-Position zur Erweiterung lokaler Kommunikationsreichweiten.
- Stationäre ISR-Anwendungen: luftgestützte Beobachtung mit EO-/IR-Sensorik für Aufklärung, Überwachung und sicherheitskritische Lagebewertung.
- Technische Inspektion und Infrastrukturüberwachung: kontrollierte Beobachtung von Anlagen, Verkehrswegen, Baustellen, Energieinfrastruktur oder schwer zugänglichen Bereichen.
- Mobile oder abgesetzte Bereitstellung: Betrieb einer Tether-Lösung direkt am Einsatzort, abgesetzt im Gelände oder als Teil einer größeren mobilen Systemarchitektur.
Die konkrete Eignung hängt von UAV-Plattform, Nutzlast, gewünschter Einsatzhöhe, Datenanbindung, Stromversorgung am Boden und dem jeweiligen Sicherheitskonzept ab. Vectorbirds bewertet diese Faktoren und legt daraus eine passende Tether-Konfiguration ab.
Projektanfrage | Tether-Integration
Tether-Einsatzfall mit Vectorbirds bewerten
Sie planen einen UAV-Einsatz mit verlängerter Betriebsdauer, kabelgebundener Energieversorgung, stabiler Datenanbindung oder einer stationären Beobachtungs- und Kommunikationslösung? Vectorbirds unterstützt bei der Bewertung, Auslegung und Integration geeigneter Tether-Konfigurationen.
Gemeinsam klären wir UAV-Plattform, Nutzlast, Einsatzhöhe, Leistungsbedarf, Datenanforderung, Betriebsart und die passende Integration von Tether-Bodeneinheit, Tether-Kabel, Tether Vehicle Module, Pufferbatterie und Ground Control Station.
